空氣加熱器
日期：2019-04-17 22:36:34 / 人氣：
- 詳細信息
風道加熱器主要用于風道中的空氣加熱，規格分低溫、中溫、高溫三種形式，在結構上的共同之處是采用了用鋼板支撐電熱管以減少風機停止時電熱管的振動，在接線盒中都裝有超溫控制裝置。低溫型可直接安裝在風道上，而中溫型、高溫型由于結構上的不同，在通道外壁至加熱器接線盒夾有100mm 厚的保溫材料，一方面減少整個通道的對外散熱，另一方面也減少了接線腔內的溫度。
風道電加熱器結構
1.風道加熱器采用不銹鋼加熱管作為發熱體
2.采用碳鋼或者不銹鋼材料做支架
3.采用組合式的連接方式構成
風道電加熱器產品特點
1．電加熱管采用外繞波紋式不銹鋼帶，增加了散熱面積，大大提高了熱交換效率。
2．加熱器設計合理，風阻小，加熱均勻，無高、低溫死角。
3．雙重保護，安全性能好。在加熱器上安裝了溫控器、熔斷器，可以用來控制風道空氣溫度超溫和無無風的情況下工作，確保萬無一失。
產品的組成
風道加熱器是由翅片多支管狀電加熱元件、箱體、控制系統等幾部分組成，翅片式管狀電熱元件是在金屬管內放入高溫電阻絲，在空隙部分緊密地填入具有良好絕緣性和導熱性能的結晶氧化鎂粉，采用管狀電熱元件做發熱體，具有結構先進，熱效率高，空氣在流通時受熱均勻。
常見故障的診斷及排除
故障一：數顯表不工作。
檢查主電源空氣開關是否合上，控制回路是否完好。
故障二：加熱器溫度不上升。
檢查熔斷器是否完好，交流接觸器是否吸合？加熱器是否損壞？打開風道加熱器防護罩，用萬用表檢查單支電熱元件是否斷路。

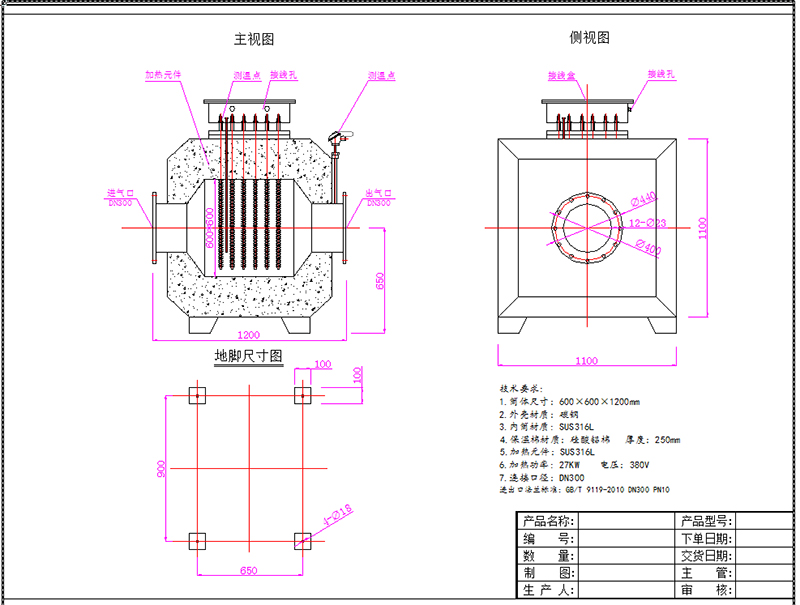

小功率風道加熱器圖紙

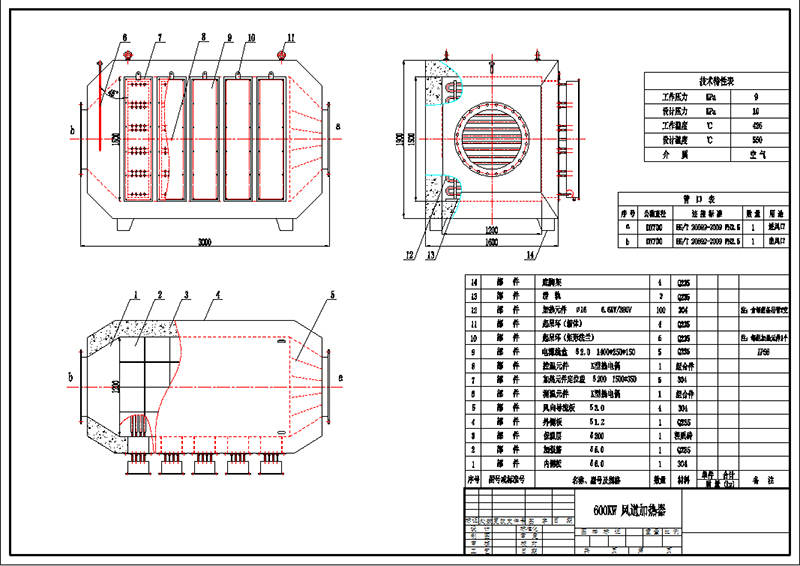

大功率風道加熱器圖紙

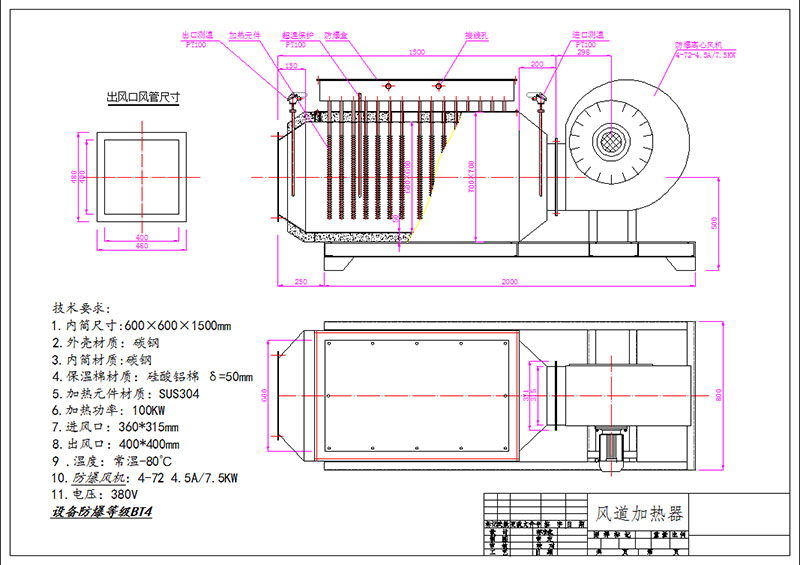

風機和加熱器撬裝圖紙

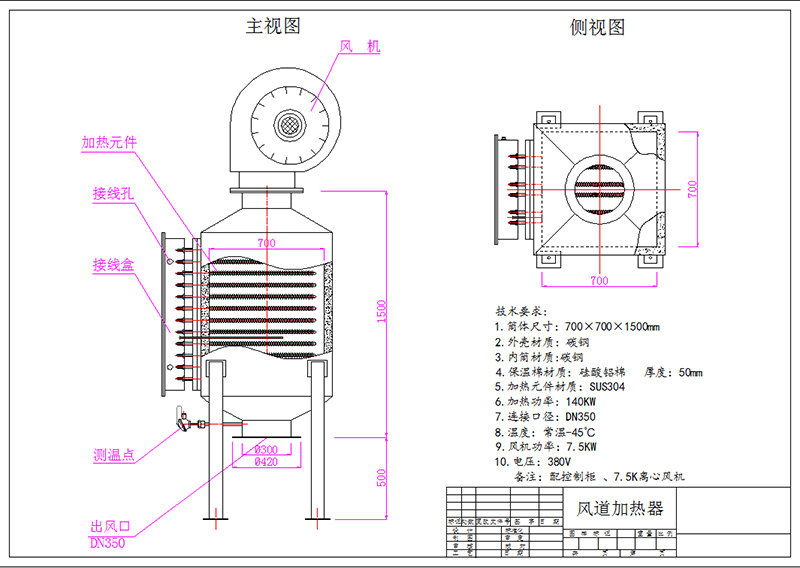

立式風道加熱器

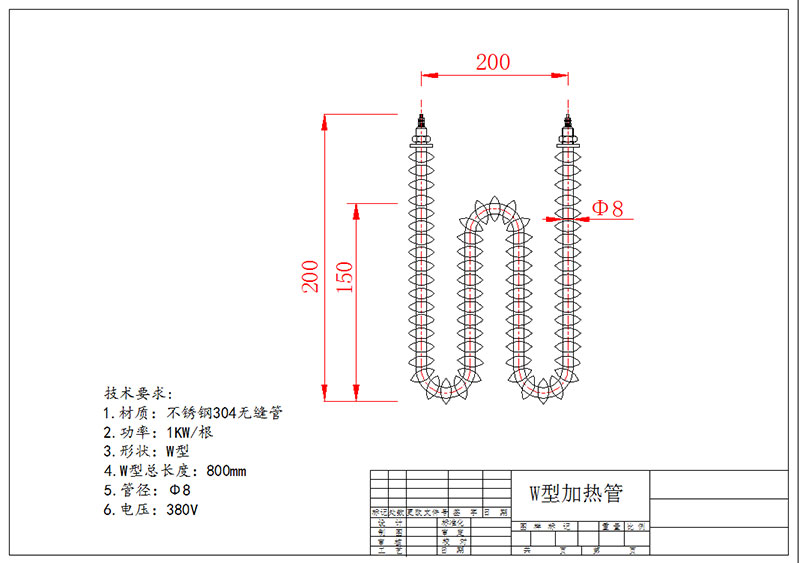

翅片加熱管
